空気圧制御式アクティブ除振装置MRZシリーズ

FPD製造装置等大型装置向アクティブ除振装置のロープライス化を実現しました。

多くの納入実績を持つMAPSシリーズ。その中でも特に要望の多かったMAPS-130,240の性能はそのままに、一から設計を見直しすることによりコストパフォーマンス向上を実現したMRZシリーズを開発・実用化しました。

  • アクティブ

適用分野

  • 計測・計量機器
  • 半導体製造・精密加工
空気圧制御式アクティブ除振装置 MRZシリーズ
  • ユニットタイプ

概要・特長

主な用途

FPD・半導体製造装置、電子顕微鏡・真空関連装置、測定機器、超精密加工機、etc.

6自由度アクティブ制御

垂直・水平の空気圧アクチュエータを組み込んだユニットタイプ
パッシブ除振では難しい帯域の振動も除振します。

アクティブ状態でFB+FloorFF制御を行います

FB:フィードバック制御系
FloorFF:床振動フィードフォワード制御系
StageFF:ステージフィードフォワード制御系(オプション)

「軽量・コンパクト」「低消費電力」「低価格」

ユニットの軽量・コンパクト化、消費電力の低減、ロープライスを実現しました。

特許取得済

特許第5457821号

仕様

  • 主な仕様
  • 振動伝達率
  • 外形寸法図
型式/typesMRZ-120MRZ-200MRZ-330MRZ-520
搭載可能質量 [kg]
(4ユニット使用時)
500~1,5001,500~4,4004,000~12,80010,000~32,000
機体寸法
W×D×H [mm]
240x240x191324x252x191504x404x191694x594x191
ユニット質量[kg/個]253460110
供給空気圧[MPa]0.6~0.8(Clean dry air)
定常空気消費量
[l/min]
45~65120~170
最大空気消費量
[l/min]
120300
 電源電圧[V]100~240 (AC単相, 50/60Hz)
最大消費電力[VA]120
周囲温度[℃]0~40
周囲湿度[%RH]35~85
除振・制振方式空気圧制御による振動制御
コントローラ寸法
W×D×H [mm]
435x300x118
コントローラ質量[kg]7.5
MRZ-200S振動伝達率

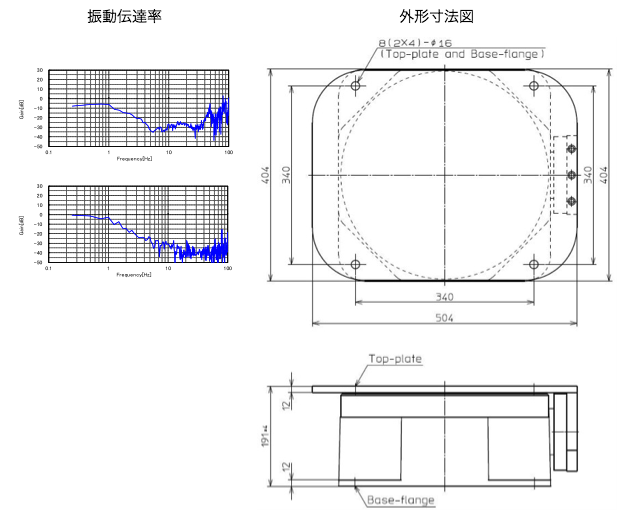

MRZ外形寸法図

MRZ外形寸法図
